El modem Commodore C1670, también conocido como Modem/1200, es un modem Hayes-compatible. Se conecta directamente a la línea de teléfono, soporta discado por tonos o pulsos para conexiones a 1200 y 300 baudios full duplex.

El modem Commodore C1670, también conocido como Modem/1200, es un modem Hayes-compatible. Se conecta directamente a la línea de teléfono, soporta discado por tonos o pulsos para conexiones a 1200 y 300 baudios full duplex.

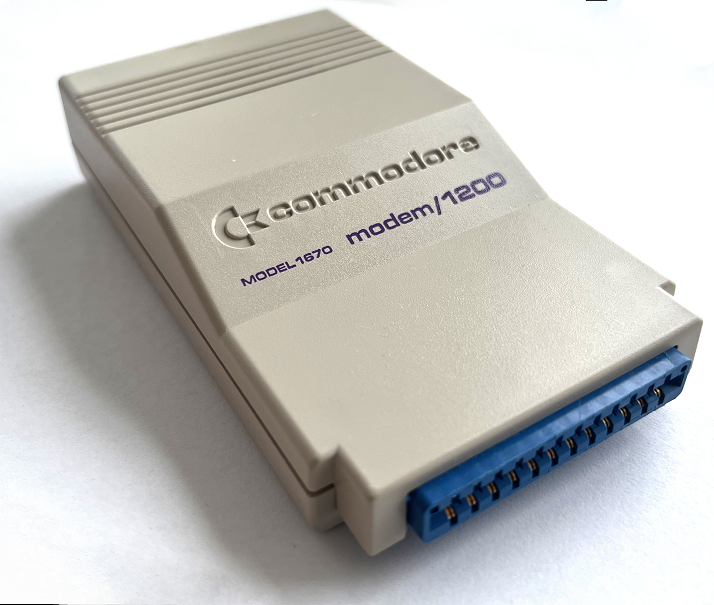

El gabinete color crema tiene una estética compatible con la línea Commodore C64C / Commodore C128 / Commodore C128D / Commodore C128DCR , aunque es compatible con los modelos anteriores.

Al frente, al igual que en sus predecesores (Commodore C1600 / Commodore C1660 ), un conector EDGE 24 para conectarse al puerto de usuario de la computadora. En la parte posterior, dos conectores RJ11, uno para ser conectado a la línea telefónico, el otro para ser conectado a un teléfono existente (tipo path through) y cuatro dip-switches para configurar, de izquierda a derecha:

1: Habilitar Auto Answer (x defecto abajo: respuesta automática al segundo ring, desactivado);

2: Habilitar Carrier Detect (x defecto abajo: carrier detect en el pin PB4 - PB6 del conector EDGE (requerido por la Commodore Plus/4 ).

3: Speed Indicate Enable (x defecto abajo: velocidad indicada en el pin PB5 del conector EDGE)

4: Data Terminal Ready (x defecto abajo: DTR siempre activo en lugar de ser controlado por la computadora)

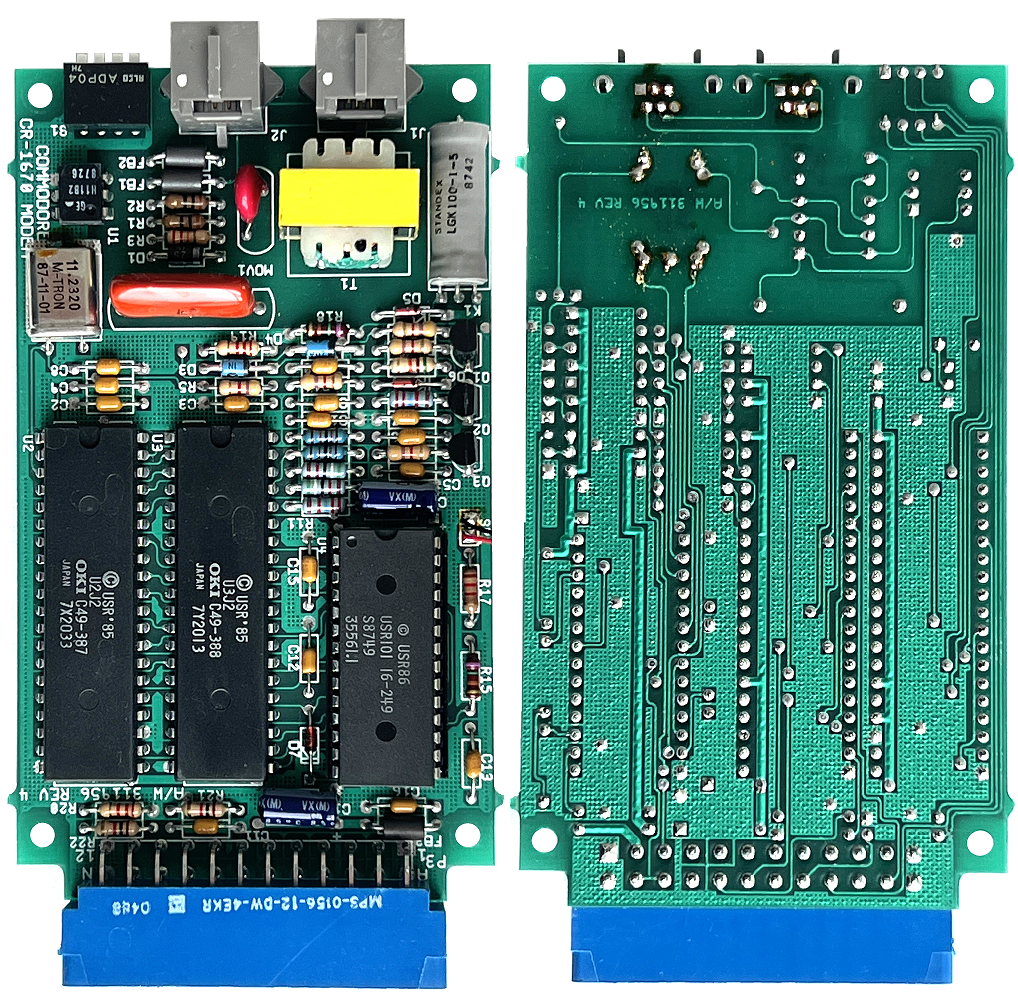

El diseño de este modem está basado en el chipset de U.S. Robotics que se detalla a continuación:

U2: ©USR'85 U2J2 / OKI C49-387 / JAPAN 7X2033: OKI MSM80C49-387RS, Es un microcontrolador 80C49 con 2KB de ROM y 128 bytes of RAM. El número 387 indica el contenido ROM.

U3: ©USR'85 U3J2 / OKI C49-388 / JAPAN 7Y2013: OKI MSM80C49-388RS, otro microcontrolador 80C49, con una imagen diferente en ROM (identificador 388).

U4: ©USR86 / USR101 16-249 / S8749 / 35561: Es la ROM que contiene el software incorporado del modem (firmware).

Al igual que en el modem/300 un speaker en la tapa superior de la carcaza sirve de monitor de la línea telefónica
