El modem Commodore 1660, también conocido como “Modem/300”, es la evolución del VICMODEM (Commodore 1600) no es muy distinto funcionalmente a este, ya que a pesar de parecer incorporar características faltantes en su predecesor como el discado, este se realiza por software. Dos grandes nuevos aportes son la conexión directa a la línea telefónica y un parlante monitor. La comunicación continúa siendo hasta de 300 baudios en modo duplex.

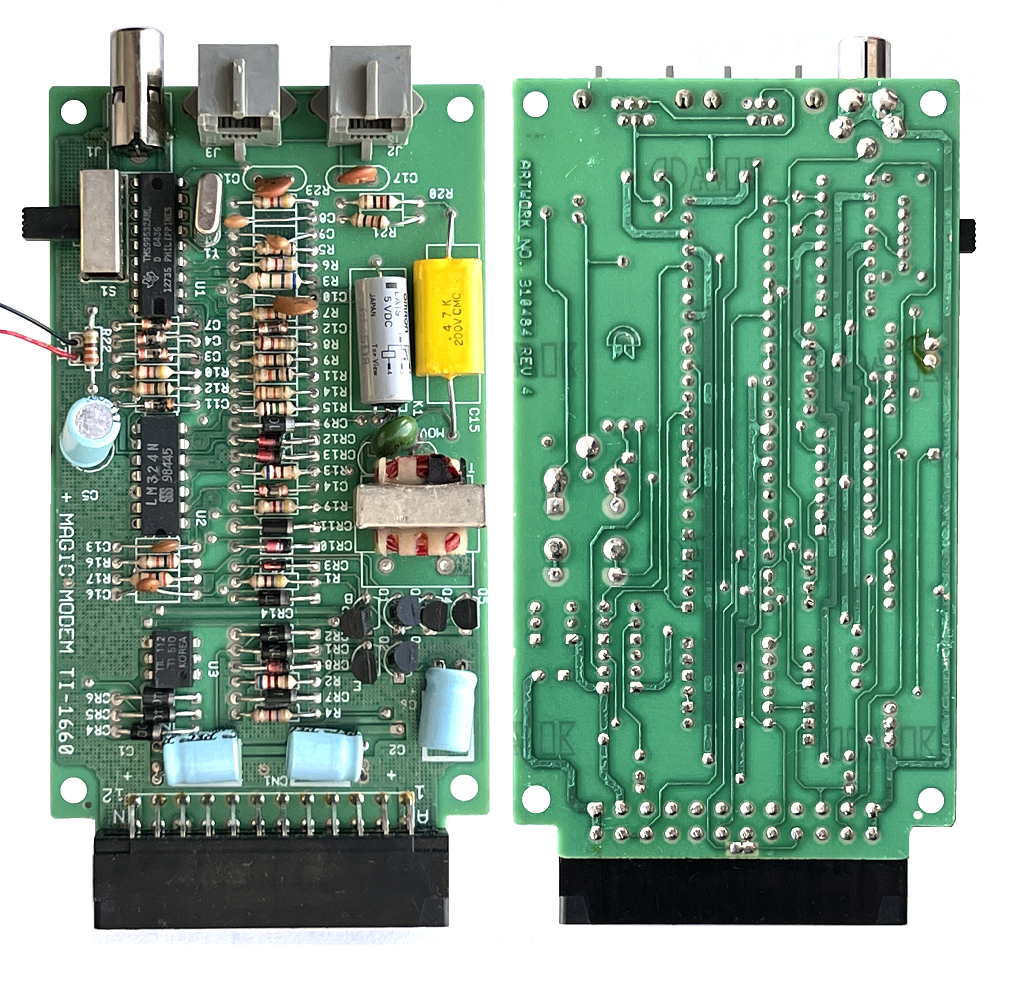

El corazón de su diseño es el chip de modem de Texas Instruments TMS99532A y el nombre MAGIC MODEM TI-1660 es parte de la serigrafía del PCB en la cara de los componentes. La placa es de tipo doble faz, sobre la cara de las soldaduras en cobre se lee ARTWORK NO. 310484 REV 4 y el logo de Commodore. Posee un parlante, pegado en la carcaza superior bajo la rejilla frontal, que permite monitorear la comunicación.

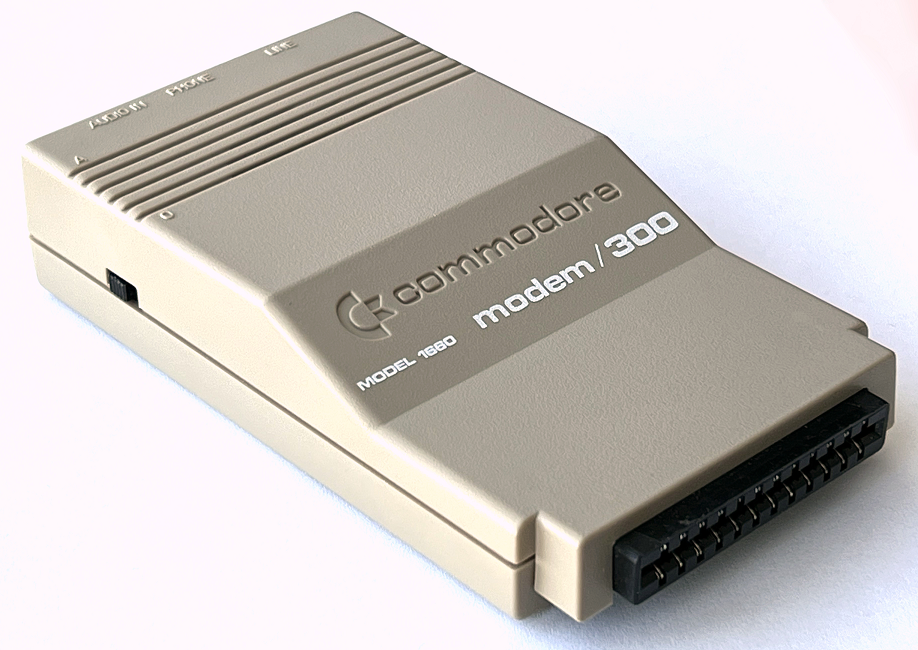

El gabinete color marrón hace juego con el diseño estético de la Commodore 64 original.

Al frente se encuentra el conector EDGE en dos líneas de 24 pines para conectar al puerto de usuario de la computadora. A la izquierda hay un switch tipo corredera para seleccionar el modo Answer (A) u Originate (O) dependiendo si la llamada es aceptada o realizada. Lamentablemente esta opción hay que tomarla manualmente. En la parte posterior, dos conectores telefónicos RJ11 permiten la conexión a la linea y la derivación a un teléfono y un conector de tipo RCA para el conector de audio, ya que el modem solo efectúa la transmisión de datos una vez que la conexión fue establecida, el discado por tonos es generado por software por medio del chip de sonido de la computadora, ingresado por medio de este conector. El tren de pulsos cuando el discado es de esta modalidad, también se realiza por medio de software, en este caso colgando y descolgando la línea.

Son provistos tres cables junto con el modem, un cable para conectar el modem a la línea telefónica y dos cables para la entrada de audio, que serán usados según la configuración de equipo que tengamos, uno para tomar el sonido mediante la salida de audio / video para cuando conectamos la computadora a un TV mediante RF, y otro con una derivación tipo Y a dos fichas RCA, para interceptar el audio que va hacia el monitor.
