Retrocomputing - Pinouts de Microdigital TK2000II

Conectores

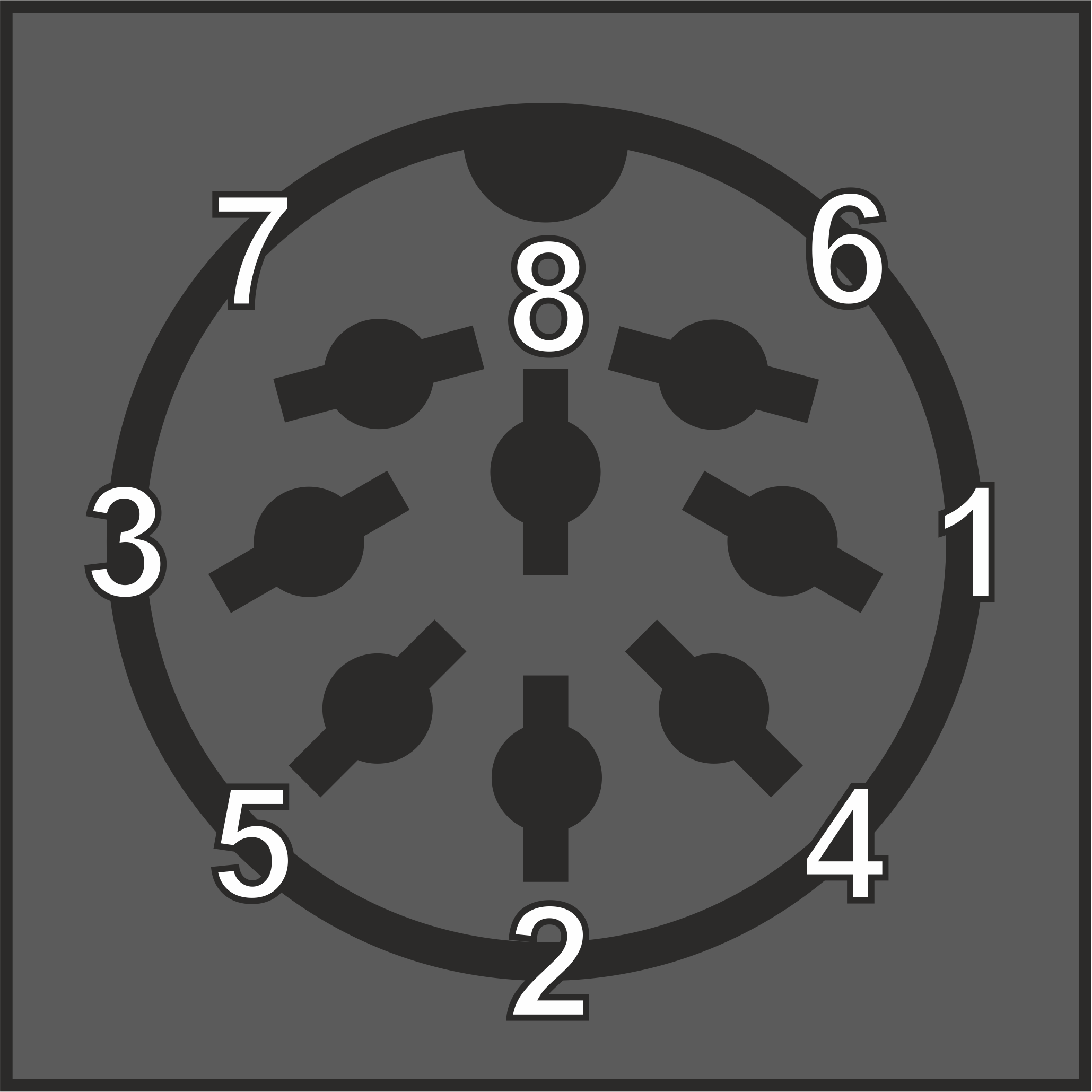

ALIMENTACION - DIN 8 H (DIN 45326)

Señal

Tipo

Descripción

1: +5 vdc
Alimentación

2: GND
Alimentación

3: +12 vdc
Alimentación
(DRAMs)

4: -12 vdc
Alimentación

5: +12 vdc
Alimentación
(DRAMs)

6: +5 vdc
Alimentación

7: +12 vdc
Alimentación
(modulador)

8: GND
Alimentación

Los pinouts de todos los puertos de tu Microdigital TK2000II
