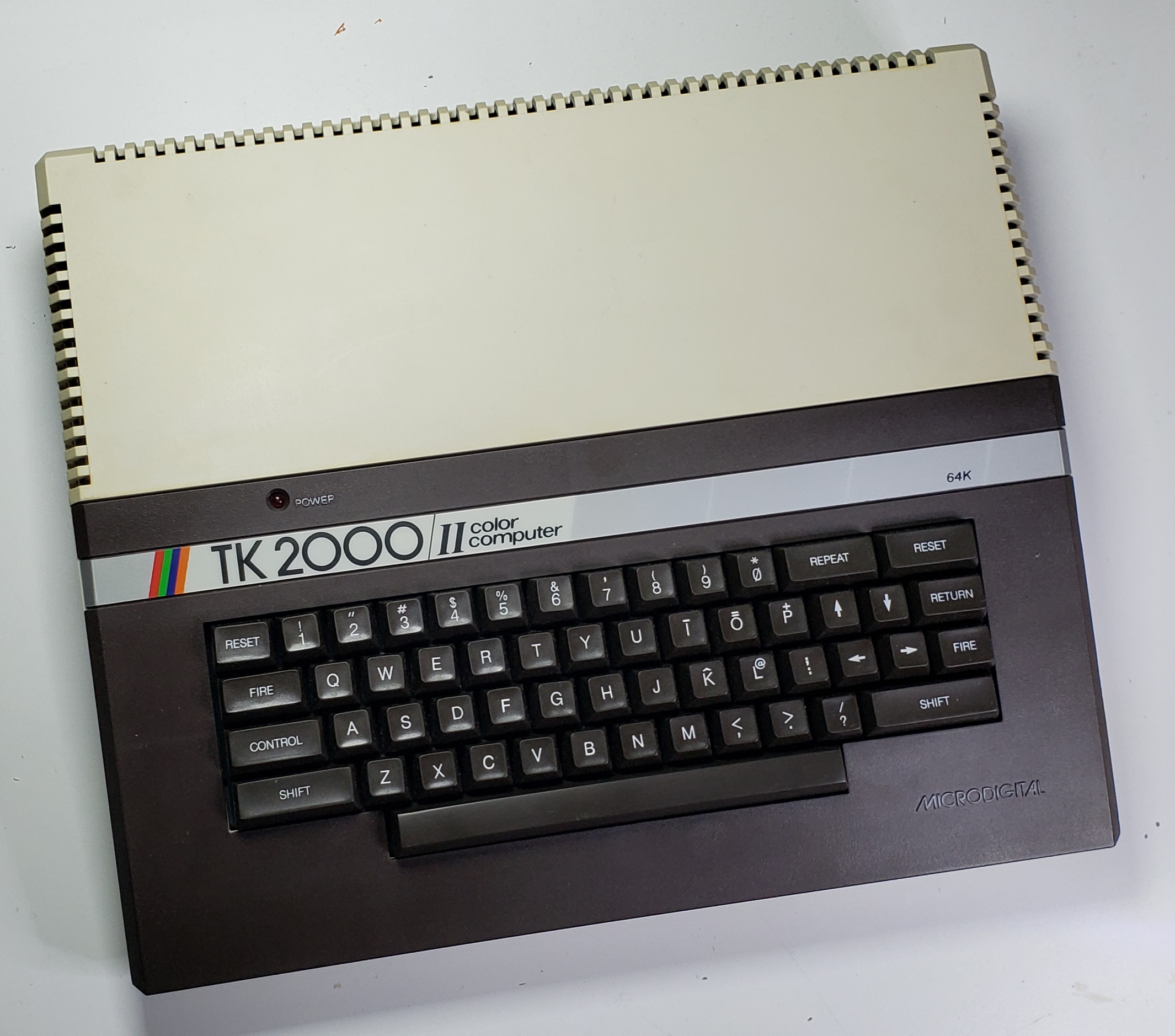

Microdigital TK2000II

La computadora TK2000, producido por la empresa brasilera Microdigital Electrónica Ltda, fue presentada al público durante a Feria de Informática de 1983 y lanzado al mercado en 1984. Utiliza como CPU al MOS 6502 verdaderamente era un clon del taiwanés Micro-Professor MPF-II fabricado por Multitech (antecesora de Acer). Es parcialmente compatible con el software y hardware de la Apple II+. En 1985, es lanzada una versión mejorada (con opción de 128kB de RAM), el TK2000 II. Discontinuado en 1987.

Software integrado

Contenidos en 16kB de ROM, un intérprete BASIC y los siguentes utilitarios:

Monitor: opera directamente en hexadecimal; examina posiciones de memoria; modifica el contenido de la memoria; transfiere y compara bloques de datos; almacena y carga bloques de memoria en cinta cassette en formato APPLESOFT y en formato propio; suma y resta valores hexadecimales; ejecuta programas en lenguaje de máquina; display en modo normal o inverso.

Disassembler: Desensambla un bloque de memoria en código mnemónico de 6502.

Mini-assembler (no disponible cuando un cartucho de expansión está instalado en el conector de expansión): Compila en código hexadecimal, comandos introducidos en código mnemónico del 6502; permite a ejecución de comandos de monitor dentro del mini-assembler.

Características

* Modos de vídeo: 40 x 24 (modo texto - emulado); 40 x 47 (baja resolución - emulado); Modo GR 40 x 40 + 4 lineas de texto; 280 x 192 (alta resolución - nativo); Con 6 colores (modo de baja resolución emula hasta 16 colores a través de dithering)

* Sonido: Salida de sonido por la TV; un canal, cuatro octavas con tonos y semitonos, cinco tiempos diferentes para cada nota, por software.

* Teclado: Mecánico, 54 teclas con disposición QWERTY; caracteres ASCII, cada caracter compuesto por una matriz de 5x7 puntos.

* Expansión: un slot (en el lateral).

* Puertos: una salida para TV, RF, sistema PAL-M, canal 2 (cristal 14.30244MHZ); una salida RGB para monitor de vídeo; una salida para impresora (paralela tipo CENTRONICS o serial); un puerto para joystick, puerto para grabador de cassette (a 1500 baudios), con control remoto para 2 grabadores vía software

Periféricos

* Microdigital Disk Controller : permite el uso de un drive de disquette externo 5¼ (140kB, doble densidad) Apple II compatible.

* Microdigital RS232-C Interface de comunicación .

* Joystick: Microdigital TK-Stick Game Control para TK2000 (dos versiones, en blanco y en negro).

Modelos conocidos

* TK-2000 Color Computer (modelo inicial)

* TK-2000 II Color Computer 64Kb (mismo modelo a modo de relanzamiento comercial)

* TK-2000 II Color Computer 128Kb (con expansión de memoria de 64kB (totalizando 128Kb) compatible con el estandar Saturn de expansión de memoria. Se conocen hasta el momento dos revisiones de hardware de este modelo, con placa accesoria TD112, montada a un lado de la principal y conectada a la placa principal a través de un conector auxiliar y la placa madre TD122, con todos los componentes consolidados en una única placa.

Especificaciones:

CPU: MOS 6502
CPU clock: 1,02 MHz
RAM: 64 kB
ROM: 16 kB
Procesador de Sonido: Un canal, cuatro octavas con tonos y semitonos
Cantidad de Teclas: mecánico de 54 teclas
Lanzamiento: 1984
Discontinuado: 1987

Elementos:

Artículo: Consola
Manual: Manual de Operacao
Caja: Cartón externa
Inserto: Juego de dos cartones consola
Inserto: Cartón fuente
Fuente de Alimentación: Fuente alimentación
Expansión Controlador de Disco: Microdigital Disk Controller

Manuales:

Manual de Operação;

Esquemáticos / Manuales de Servicio:

Expansion Interna de 128kB; Placa Principal; TK2000II Manual Tecnico;

Conectores:

ALIMENTACION; EAR; EXPANSION; IMPRESORA; JOYSTICK; MIC; MONITOR; REMOTE CONTROL A; REMOTE CONTROL B; VIDEO;
