Sinclair ZX Interface 2
ZX Interface 2

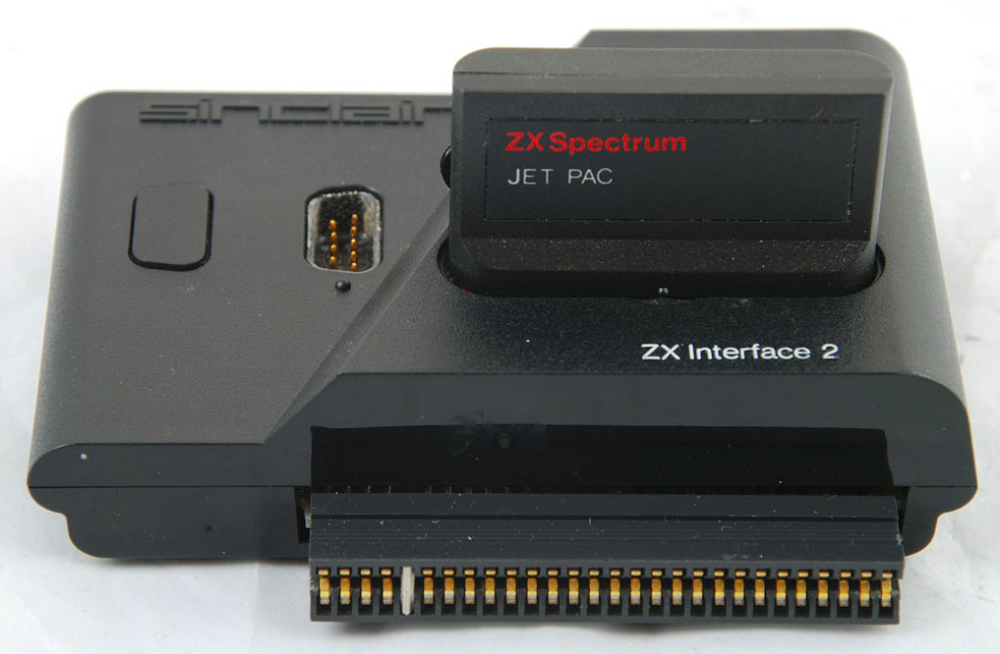

La ZX Interface 2 es un dispositivo creado por Sinclair Research para el Sinclair ZX Spectrum
. Fue lanzado al mercado en septiembre de 1983 y presenta dos puertos para Joystick y un puerto para cartuchos ROM. En la trasera tiene la extensión del conector de borde de bus de expansión del Spectrum, pero solo permite conectar una ZX Printer, impidiendo cualquier otro periférico.
Puerto para cartuchos
Solo 10 títulos se editaron en formato de cartucho ROM, debido a que eran de costo muy elevado, en comparación con los mismos títulos en cinta de cassette, además por límites del dispositivo, todos ellos eran de 16kB. Estos pueden ser consultados en el catálogo de Sinclair y en el listado a continuación:
Los cartuchos se entregaban en cajas de cartón de 85 x 116 x 20 mm, con una instrucciones y el cartucho en sí. Este mide 49 x 43 x 12,5 mm en plástico negro haciendo juego con la Interface, con una falda protectora de goma roja que se retira sola al insertar el cartucho.
El conector es de doble cara, con un segmento guía para prevenir la inserción incorrecta cada cara presenta 10 + 4 señales, que básicamente mapean las señales de una EPROM 27C128 excepto Vpp y PGM, e incluye la señal de selección de dispositivo.
Sinclair produjo un test cartrigde para uso interno y de algunos distribuidores que permite realizar varios test al ordenador.
Es posible producir cartuchos ROM a medida, incluyendo la capacidad de superar el límite de diseño de 16kB.
Interfaz de Joystick
La Interface viene con dos puertos de Joystick compatible con Atari DB9 que se mapean sobre la fila numérica del teclado. El Jugador 1 se mapea en las teclas 6 a 0 y el Jugador 2 en las teclas 1 a 5. Esto resultaba incompatible con el diseño del teclado del Spectrum, que mapea las teclas de cursor en 5 a 8 y con muchos juegos mapean en 0 el disparo (existiendo un par de interfaces de joystick que seguían ese mismo mapeo) y, sobre todo con la Interface Kempston (que utiliza IN31), estándar de facto del momento pero que estaba limitada a un solo joystick, siendo esta limitación el mayor argumento de venta del ZX Interface 2.
Cuando Amstrad lanzó su ZX Spectrum 128 +2, incorpora esta interfaz en su dispositivo.
Especificaciones:
Entrada/Salida: Joystick x 2 (incompatible Kempston); slot Cartuchos; extensión del conector de borde para ZX Printer (únicamente)
Lanzamiento: Septiembre de 1983
Entrada/Salida: Joystick x 2 (incompatible Kempston); slot Cartuchos; extensión del conector de borde para ZX Printer (únicamente)
Lanzamiento: Septiembre de 1983
Manuales:
Manual;
Manual;
Esquemáticos / Manuales de Servicio:
Interface 1, 2 y Microdrive Service Manual; Service Manual;
Interface 1, 2 y Microdrive Service Manual; Service Manual;
Conectores:
Cartridge; Desde ZX Spectrum; Joystick Left; Joystick Right; ZX Printer;
Cartridge; Desde ZX Spectrum; Joystick Left; Joystick Right; ZX Printer;
Folletos:
New ZX Interface 2 [1]; New ZX Interface 2 [2]; New ZX ROM Cartridge Software; Order Form; The New ROM Cartridge and Joystick Interface;
New ZX Interface 2 [1]; New ZX Interface 2 [2]; New ZX ROM Cartridge Software; Order Form; The New ROM Cartridge and Joystick Interface;
Colección:
Nro.Serie: A0148233 - Ult.Act: 22-07-2023;
Nro.Serie: A0148233 - Ult.Act: 22-07-2023;
