Los pinouts de todos los puertos de tu Radio Shack TRS-80 Model I

Radio Shack TRS-80 Model I

Conectores

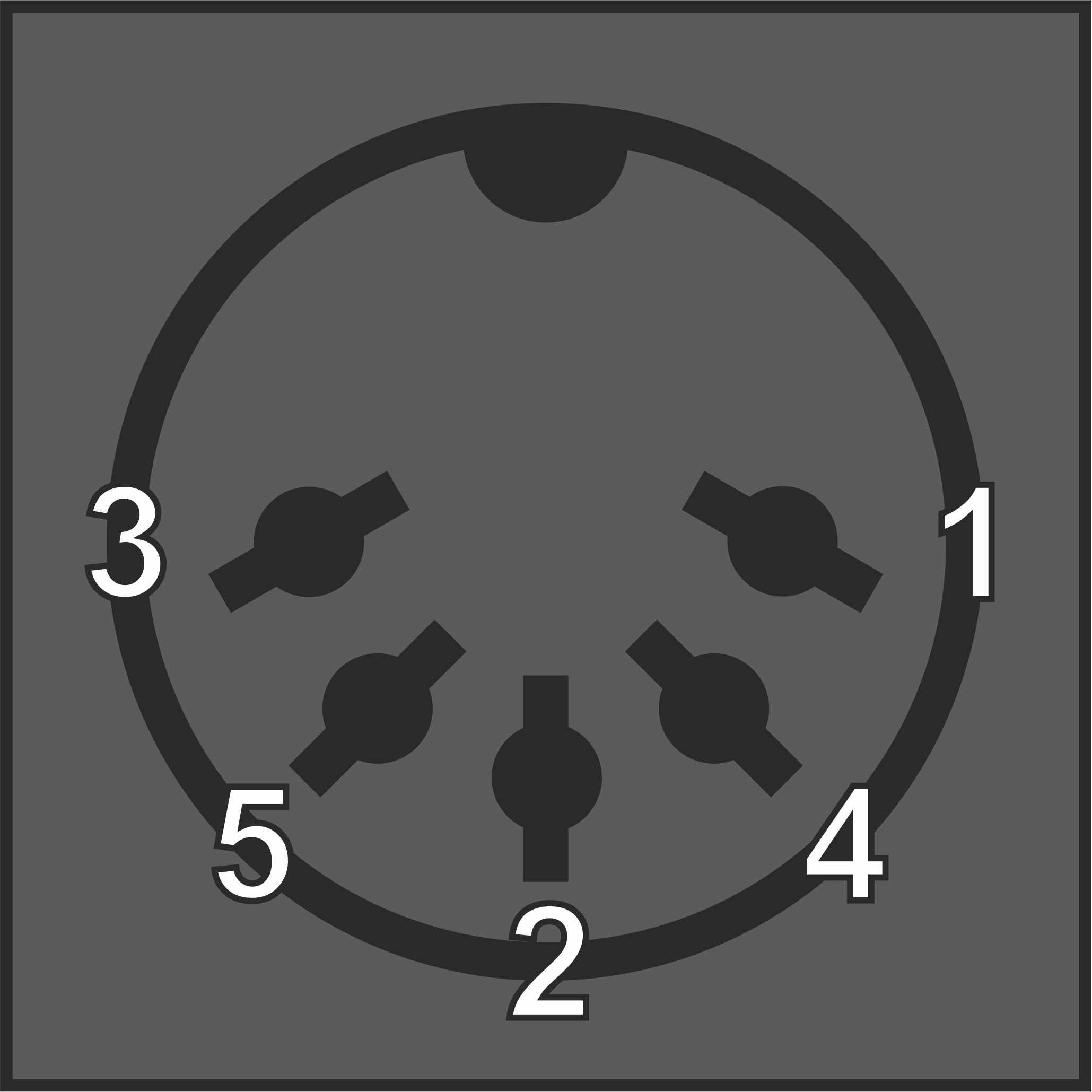

Alimentación - DIN 5 H (DIN 41524)

Alimentación - DIN 5 H (DIN 41524)

Pin

Señal

Tipo

Descripción


1	14vac	Entrada	1A - transformador
2	19.8vdc	Alimentación	350mA
3	14vac	Entrada	1A - transformador
4	GND	Alimentación
5	NC	No definido

1: 14vac
Entrada
1A - transformador

2: 19.8vdc
Alimentación
350mA

3: 14vac
Entrada
1A - transformador

4: GND
Alimentación

5: NC
No definido
