Conectores
|

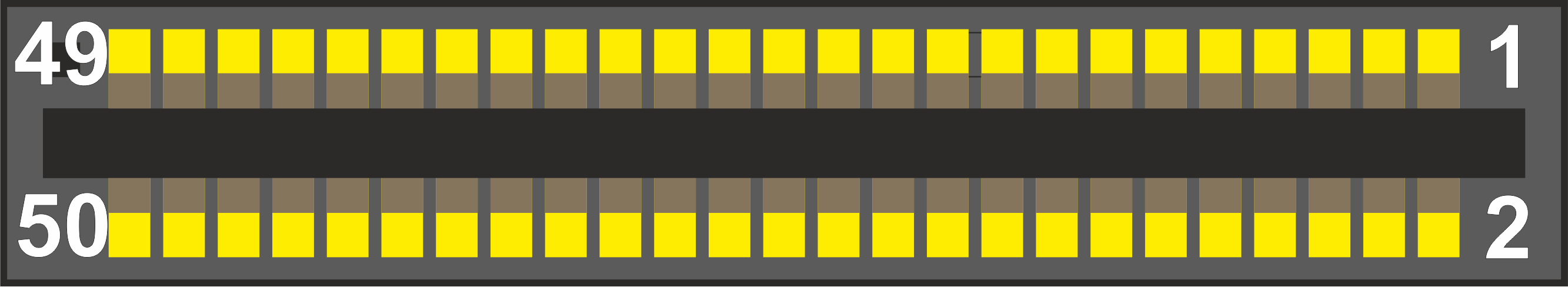

Pasante - EDGE 50 (Shrink)
|
| Pin | Señal | Tipo | Descripción |
| 01 | GND | Alimentación | |
| 02 | GND | Alimentación | |
| 03 | +5 VDC | Alimentación | |
| 04 | C1L | No definido | C1 Bajo |
| 05 | +5 VDC | Alimentación | |
| 06 | -RESET | Entrada/Salida | |
| 07 | -IRQ | Entrada | Interrupción |
| 08 | -RAS | Salida | Refresco DRAM |
| 09 | R/-W | Salida | Leer o escribir |
| 10 | PHI0 | Salida | Reloj de fase 0. Reloj de sistema |
| 11 | C1H | No definido | C1 Alto |
| 12 | A15 | Salida | Dirección 15 |
| 13 | C2L | No definido | C2 Bajo |
| 14 | A14 | Salida | Dirección 14 |
| 15 | C2H | No definido | C2 Alto |
| 16 | A13 | Salida | Dirección 13 |
| 17 | -CS1 | Salida | Chip Select ($C000 a $FFFF) |
| 18 | A12 | Salida | Dirección 12 |
| 19 | -CS0 | Salida | Chip Select (&8000 a $BFFF) |
| 20 | A11 | Salida | Dirección 11 |
| 21 | -CAS | Salida | Refresco DRAM |
| 22 | A10 | Salida | Dirección 10 |
| 23 | MUX | Salida | Multiplexor DRAM |
| 24 | A9 | Salida | Dirección 9 |
| 25 | BA | No definido | |
| 26 | A8 | Salida | Dirección 8 |
| 27 | D7 | Entrada/Salida | Datos 7 |
| 28 | A7 | Salida | Dirección 7 |
| 29 | D6 | Entrada/Salida | Datos 6 |
| 30 | A6 | Salida | Dirección 6 |
| 31 | D5 | Entrada/Salida | Datos 5 |
| 32 | A5 | Salida | Dirección 5 |
| 33 | D4 | Entrada/Salida | Datos 4 |
| 34 | A4 | Salida | Dirección 4 |
| 35 | D3 | Entrada/Salida | Datos 3 |
| 36 | A3 | Salida | Dirección 3 |
| 37 | D2 | Entrada/Salida | Datos 2 |
| 38 | A2 | Salida | Dirección 2 |
| 39 | D1 | Entrada/Salida | Datos 1 |
| 40 | A1 | Salida | Dirección 1 |
| 41 | D0 | Entrada | Datos 0 |
| 42 | A0 | Salida | Dirección 0 |
| 43 | AEC | No definido | |
| 44 | NC | No definido | |
| 45 | AUDIO IN | Entrada | Entrada de audio |
| 46 | NC | No definido | |
| 47 | PHI2 | Salida | Reloj de fase 2. Reloj de sistema |
| 48 | NC | No definido | |
| 49 | GND | Alimentación | |
| 50 | GND | Alimentación |
| 01: GND Alimentación |
| 02: GND Alimentación |
| 03: +5 VDC Alimentación |
| 04: C1L No definido C1 Bajo |
| 05: +5 VDC Alimentación |
| 06: -RESET Entrada/Salida |
| 07: -IRQ Entrada Interrupción |
| 08: -RAS Salida Refresco DRAM |
| 09: R/-W Salida Leer o escribir |
| 10: PHI0 Salida Reloj de fase 0. Reloj de sistema |
| 11: C1H No definido C1 Alto |
| 12: A15 Salida Dirección 15 |
| 13: C2L No definido C2 Bajo |
| 14: A14 Salida Dirección 14 |
| 15: C2H No definido C2 Alto |
| 16: A13 Salida Dirección 13 |
| 17: -CS1 Salida Chip Select ($C000 a $FFFF) |
| 18: A12 Salida Dirección 12 |
| 19: -CS0 Salida Chip Select (&8000 a $BFFF) |
| 20: A11 Salida Dirección 11 |
| 21: -CAS Salida Refresco DRAM |
| 22: A10 Salida Dirección 10 |
| 23: MUX Salida Multiplexor DRAM |
| 24: A9 Salida Dirección 9 |
| 25: BA No definido |
| 26: A8 Salida Dirección 8 |
| 27: D7 Entrada/Salida Datos 7 |
| 28: A7 Salida Dirección 7 |
| 29: D6 Entrada/Salida Datos 6 |
| 30: A6 Salida Dirección 6 |
| 31: D5 Entrada/Salida Datos 5 |
| 32: A5 Salida Dirección 5 |
| 33: D4 Entrada/Salida Datos 4 |
| 34: A4 Salida Dirección 4 |
| 35: D3 Entrada/Salida Datos 3 |
| 36: A3 Salida Dirección 3 |
| 37: D2 Entrada/Salida Datos 2 |
| 38: A2 Salida Dirección 2 |
| 39: D1 Entrada/Salida Datos 1 |
| 40: A1 Salida Dirección 1 |
| 41: D0 Entrada Datos 0 |
| 42: A0 Salida Dirección 0 |
| 43: AEC No definido |
| 44: NC No definido |
| 45: AUDIO IN Entrada Entrada de audio |
| 46: NC No definido |
| 47: PHI2 Salida Reloj de fase 2. Reloj de sistema |
| 48: NC No definido |
| 49: GND Alimentación |
| 50: GND Alimentación |
