Conectores
|

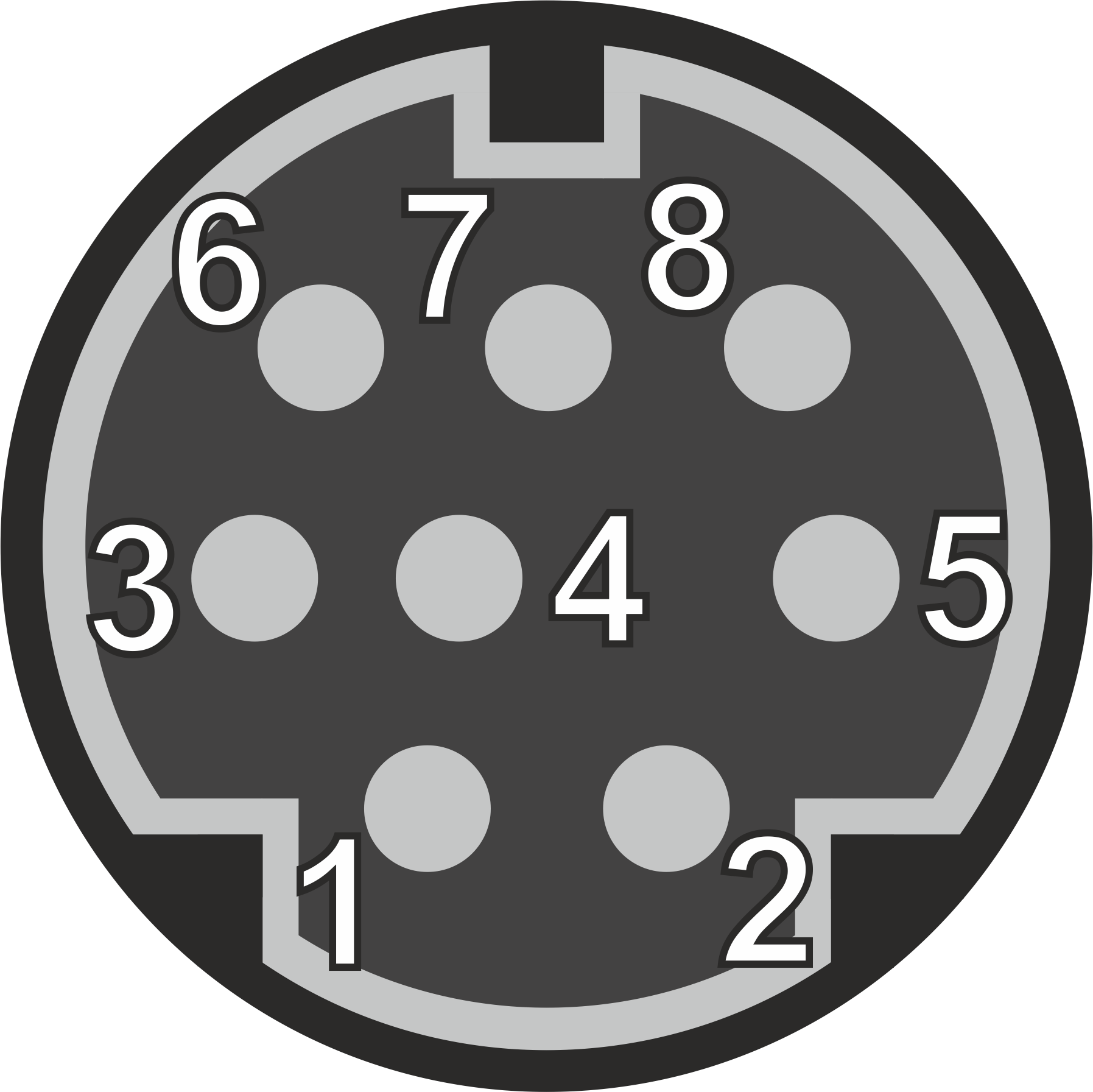

Cable - MINIDIN 8 M
|
| Pin | Señal | Tipo | Descripción |
| 1 | UP | Salida | Arriba |
| 2 | DOWN | Salida | Abajo |
| 3 | LEFT | Salida | Izquierda |
| 4 | RIGHT | Salida | Derecha |
| 5 | No conectado | No definido | |
| 6 | BUTTON | Salida | Botón |
| 7 | GND | Alimentación | |
| 8 | No conectado | No definido |
| 1: UP Salida Arriba |
| 2: DOWN Salida Abajo |
| 3: LEFT Salida Izquierda |
| 4: RIGHT Salida Derecha |
| 5: No conectado No definido |
| 6: BUTTON Salida Botón |
| 7: GND Alimentación |
| 8: No conectado No definido |
