Los pinouts de todos los puertos de tu Timex Sinclair TS-1016

Timex Sinclair TS-1016

Conectores

<

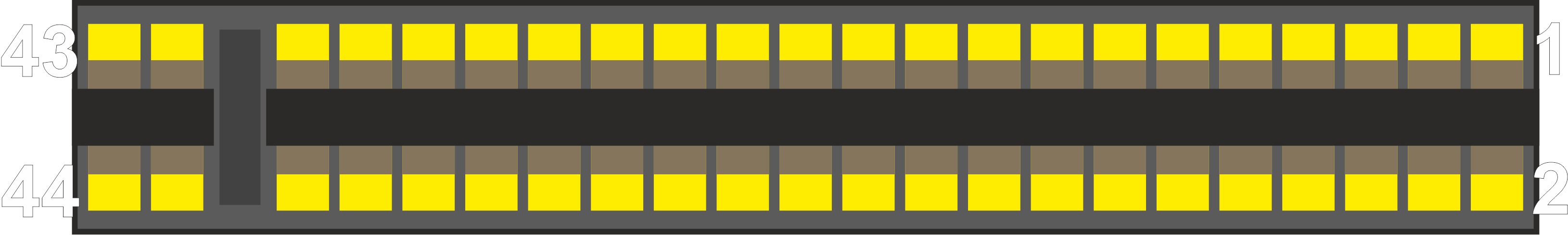

Conector - EDGE 44 (Sinclair)

>

Pin

Señal

Tipo

Descripción

01	-RFSH	Entrada	Señal de refresco desde el procesador
02	-ROMCS	Entrada	Habilitación de ROM
03	-M1	Entrada	Señal M1 desde el procesador
04	A4	Entrada	Bus de direcciones bit 4
05	-RESET	Entrada	Señal de reinicio del sistema
06	A5	Entrada	Bus de direcciones bit 5
07	-BUSREQ	Salida	Requerimiento del BUS
08	A6	Entrada	Bus de direcciones bit 6
09	-WAIT	Salida	Señal de demora del procesador
10	A7	Entrada	Bus de direcciones bit 7
11	-BUSACK	Entrada	Señal del procesador para negociación con el BUS
12	A8	Entrada	Bus de direcciones bit 8
13	-WR	Entrada	Habilitación de escritura
14	A9	Entrada	Bus de direcciones bit 9
15	-RD	Entrada	Habilitación de lectura
16	A10	Entrada	Bus de direcciones bit 10
17	-IORQ	Entrada	Requerimiento de entrada / salida del procesador
18	A11	Entrada	Bus de direcciones bit 11
19	-MREQ	Entrada	Requerimiento a memoria RAM del procesador
20	A12	Entrada	Bus de direcciones bit 12
21	-HALT	Entrada	Señal -HALT del procesador
22	A13	Entrada	Bus de direcciones bit 13
23	-NMI	Salida	Señal de interrupción no enmascarada del procesador
24	A14	Entrada	Bus de direcciones bit 14
25	-INT	Salida	Señal de interrupción al procesador
26	A15	Entrada	Bus de direcciones bit 15
27	D4	Entrada/Salida	Bus de datos bit 4
28	A3	Entrada	Bus de direcciones bit 3
29	D3	Entrada/Salida	Bus de datos bit 3
30	A2	Entrada	Bus de direcciones bit 2
31	D5	Entrada/Salida	Bus de datos bit 5
32	A1	Entrada	Bus de direcciones bit 1
33	D6	Entrada/Salida	Bus de datos bit 6
34	A0	Entrada	Bus de direcciones bit 0
35	D2	Entrada/Salida	Bus de datos bit 2
36	-CLK	Entrada	Clock del CPU
37	D1	Entrada/Salida	Bus de datos bit 1
38	GND	Alimentación
39	D0	Entrada/Salida	Bus de datos bit 0
40	GND	Alimentación
41	-RAMCS	Entrada	Habilitación de RAM
42	+9v DC	Alimentación
43	D7	Entrada/Salida	Bus de datos bit 7
44	+5v DC	Alimentación

01: -RFSH Entrada Señal de refresco desde el procesador

02: -ROMCS Entrada Habilitación de ROM

03: -M1 Entrada Señal M1 desde el procesador

04: A4 Entrada Bus de direcciones bit 4

05: -RESET Entrada Señal de reinicio del sistema

06: A5 Entrada Bus de direcciones bit 5

07: -BUSREQ Salida Requerimiento del BUS

08: A6 Entrada Bus de direcciones bit 6

09: -WAIT Salida Señal de demora del procesador

10: A7 Entrada Bus de direcciones bit 7

11: -BUSACK Entrada Señal del procesador para negociación con el BUS

12: A8 Entrada Bus de direcciones bit 8

13: -WR Entrada Habilitación de escritura

14: A9 Entrada Bus de direcciones bit 9

15: -RD Entrada Habilitación de lectura

16: A10 Entrada Bus de direcciones bit 10

17: -IORQ Entrada Requerimiento de entrada / salida del procesador

18: A11 Entrada Bus de direcciones bit 11

19: -MREQ Entrada Requerimiento a memoria RAM del procesador

20: A12 Entrada Bus de direcciones bit 12

21: -HALT Entrada Señal -HALT del procesador

22: A13 Entrada Bus de direcciones bit 13

23: -NMI Salida Señal de interrupción no enmascarada del procesador

24: A14 Entrada Bus de direcciones bit 14

25: -INT Salida Señal de interrupción al procesador

26: A15 Entrada Bus de direcciones bit 15

27: D4 Entrada/Salida Bus de datos bit 4

28: A3 Entrada Bus de direcciones bit 3

29: D3 Entrada/Salida Bus de datos bit 3

30: A2 Entrada Bus de direcciones bit 2

31: D5 Entrada/Salida Bus de datos bit 5

32: A1 Entrada Bus de direcciones bit 1

33: D6 Entrada/Salida Bus de datos bit 6

34: A0 Entrada Bus de direcciones bit 0

35: D2 Entrada/Salida Bus de datos bit 2

36: -CLK Entrada Clock del CPU

37: D1 Entrada/Salida Bus de datos bit 1

38: GND Alimentación

39: D0 Entrada/Salida Bus de datos bit 0

40: GND Alimentación

41: -RAMCS Entrada Habilitación de RAM

42: +9v DC Alimentación

43: D7 Entrada/Salida Bus de datos bit 7

44: +5v DC Alimentación
