Conectores
|

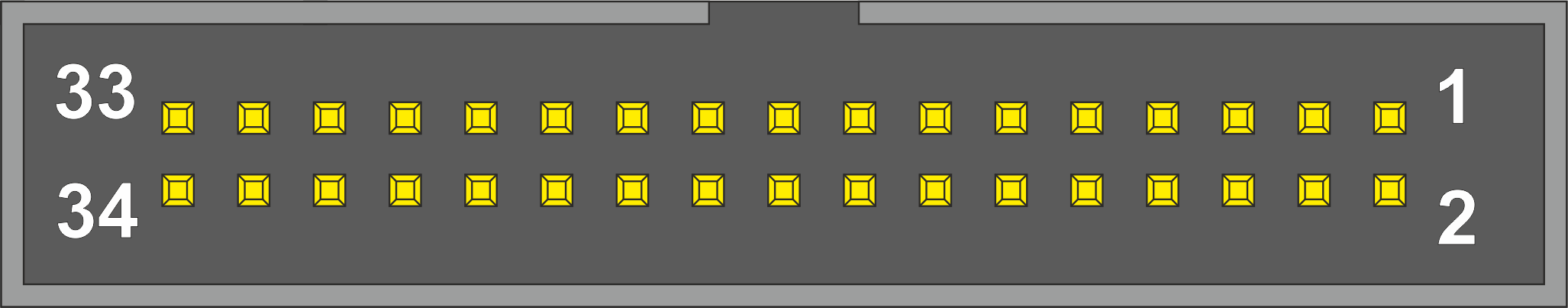

FDD - IDC 34 M
|
| Pin | Señal | Tipo | Descripción |
| 01 | GND | Alimentación | |
| 02 | NC | No definido | |
| 03 | KEY | No definido | Sin pin en eta posición |
| 04 | NC | No definido | |
| 05 | GND | Alimentación | |
| 06 | NC | No definido | |
| 07 | GND | Alimentación | |
| 08 | -INDEX | Entrada | Posición índice |
| 09 | GND | Alimentación | |
| 10 | -DS0 | Salida | Selección del primer drive |
| 11 | GND | Alimentación | |
| 12 | -DS1 | Salida | Selección del segundo drive |
| 13 | GND | Alimentación | |
| 14 | -DS2 | Alimentación | Selección del tercer drive |
| 15 | GND | Alimentación | |
| 16 | /DS3 | Salida | Selección del cuarto drive |
| 17 | GND | Alimentación | |
| 18 | -DIR | Salida | Dirección pista interna - externa |
| 19 | GND | Alimentación | |
| 20 | -STEP | Salida | Paso |
| 21 | GND | Alimentación | |
| 22 | -WDATE | Salida | Datos a escribir |
| 23 | GND | Alimentación | |
| 24 | -WGATE | Salida | Habilitación de escritura |
| 25 | GND | Alimentación | |
| 26 | -TRK00 | Entrada | Posición track 0 |
| 27 | GND | Alimentación | |
| 28 | -WPT | Entrada | Protección contra escritura |
| 29 | GND | Alimentación | |
| 30 | /RDATA | Entrada | Datos de lectura |
| 31 | GND | Alimentación | |
| 32 | /SIDE1 | Salida | Selección de cabezal |
| 33 | GND | Alimentación | |
| 34 | NC | No definido |
| 01: GND Alimentación |
| 02: NC No definido |
| 03: KEY No definido Sin pin en eta posición |
| 04: NC No definido |
| 05: GND Alimentación |
| 06: NC No definido |
| 07: GND Alimentación |
| 08: -INDEX Entrada Posición índice |
| 09: GND Alimentación |
| 10: -DS0 Salida Selección del primer drive |
| 11: GND Alimentación |
| 12: -DS1 Salida Selección del segundo drive |
| 13: GND Alimentación |
| 14: -DS2 Alimentación Selección del tercer drive |
| 15: GND Alimentación |
| 16: /DS3 Salida Selección del cuarto drive |
| 17: GND Alimentación |
| 18: -DIR Salida Dirección pista interna - externa |
| 19: GND Alimentación |
| 20: -STEP Salida Paso |
| 21: GND Alimentación |
| 22: -WDATE Salida Datos a escribir |
| 23: GND Alimentación |
| 24: -WGATE Salida Habilitación de escritura |
| 25: GND Alimentación |
| 26: -TRK00 Entrada Posición track 0 |
| 27: GND Alimentación |
| 28: -WPT Entrada Protección contra escritura |
| 29: GND Alimentación |
| 30: /RDATA Entrada Datos de lectura |
| 31: GND Alimentación |
| 32: /SIDE1 Salida Selección de cabezal |
| 33: GND Alimentación |
| 34: NC No definido |
