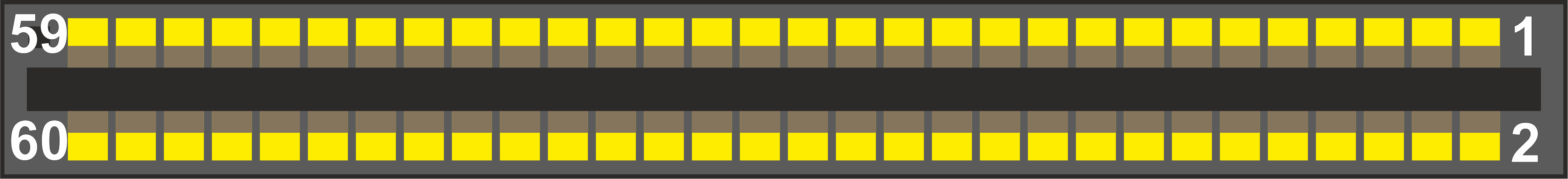

Bus - EDGE 60
|
Pin | Señal | Tipo | Descripción |
01 | +8v DC | Alimentación | No regulado |
02 | +8v DC | Alimentación | No regulado |
03 | GND | Alimentación | |
04 | READY | Entrada | |
05 | GND | Alimentación | |
06 | -RESET | Salida | Reinicio del sistema |
07 | GND | Alimentación | |
08 | NC | No definido | |
09 | NC | No definido | |
10 | AUDIO IN | Entrada | Entrada de audio |
11 | -RDBENA | Entrada | Habilitación de lectura de bus |
12 | +5v DC | Alimentación | |
13 | +5v DC | Alimentación | |
14 | NC | No definido | |
15 | +5v DC | Alimentación | |
16 | +5v DC | Alimentación | |
17 | -EXTINT | Entrada | Interrupción externa |
18 | NC | No definido | |
19 | D7 | Entrada/Salida | Bus de datos bit 7 |
20 | GND | Alimentación | |
21 | D5 | Entrada/Salida | Bus de datos bit 5 |
22 | D6 | Entrada/Salida | Bus de datos bit 6 |
23 | D3 | Entrada/Salida | Bus de datos bit 3 |
24 | D4 | Entrada/Salida | Bus de datos bit 4 |
25 | D1 | Entrada/Salida | Bus de datos bit 1 |
26 | D2 | Entrada/Salida | Bus de datos bit 2 |
27 | GND | Alimentación | |
28 | D0 | Entrada/Salida | Bus de datos bit 0 |
29 | A14 | Salida | Bus de direcciones bit 14 |
30 | A15 | Salida | Bus de direcciones bit 15 |
31 | A12 | Salida | Bus de direcciones bit 12 |
32 | A13 | Salida | Bus de direcciones bit 13 |
33 | A10 | Salida | Bus de direcciones bit 10 |
34 | A11 | Salida | Bus de direcciones bit 11 |
35 | A8 | Salida | Bus de direcciones bit 8 |
36 | A9 | Salida | Bus de direcciones bit 9 |
37 | A6 | Salida | Bus de direcciones bit 6 |
38 | A7 | Salida | Bus de direcciones bit 7 |
39 | A4 | Salida | Bus de direcciones bit 4 |
40 | A5 | Salida | Bus de direcciones bit 5 |
41 | A2 | Salida | Bus de direcciones bit 2 |
42 | A3 | Salida | Bus de direcciones bit 3 |
43 | A0 | Salida | Bus de direcciones bit 0 |
44 | A1 | Salida | Bus de direcciones bit 1 |
45 | +5v DC | Alimentación | |
46 | +5v DC | Alimentación | |
47 | GND | Alimentación | |
48 | +5v DC | Alimentación | |
49 | GND | Alimentación | |
50 | -PH3CLK | Salida | |
51 | -GRUCLK | Salida | |
52 | DBIN | Salida | |
53 | GND | Alimentación | |
54 | -WE | Salida | Habilitación de escritura |
55 | GRUIN | Entrada | |
56 | -MEMENA | Salida | Habilitación de memoria |
57 | -16v DC | Alimentación | No regulado |
58 | -16v DC | Alimentación | No regulado |
59 | +16v DC | Alimentación | No regulado |
60 | +16v DC | Alimentación | No regulado |
01: +8v DC Alimentación No regulado |
02: +8v DC Alimentación No regulado |
03: GND Alimentación |
04: READY Entrada |
05: GND Alimentación |
06: -RESET Salida Reinicio del sistema |
07: GND Alimentación |
08: NC No definido |
09: NC No definido |
10: AUDIO IN Entrada Entrada de audio |
11: -RDBENA Entrada Habilitación de lectura de bus |
12: +5v DC Alimentación |
13: +5v DC Alimentación |
14: NC No definido |
15: +5v DC Alimentación |
16: +5v DC Alimentación |
17: -EXTINT Entrada Interrupción externa |
18: NC No definido |
19: D7 Entrada/Salida Bus de datos bit 7 |
20: GND Alimentación |
21: D5 Entrada/Salida Bus de datos bit 5 |
22: D6 Entrada/Salida Bus de datos bit 6 |
23: D3 Entrada/Salida Bus de datos bit 3 |
24: D4 Entrada/Salida Bus de datos bit 4 |
25: D1 Entrada/Salida Bus de datos bit 1 |
26: D2 Entrada/Salida Bus de datos bit 2 |
27: GND Alimentación |
28: D0 Entrada/Salida Bus de datos bit 0 |
29: A14 Salida Bus de direcciones bit 14 |
30: A15 Salida Bus de direcciones bit 15 |
31: A12 Salida Bus de direcciones bit 12 |
32: A13 Salida Bus de direcciones bit 13 |
33: A10 Salida Bus de direcciones bit 10 |
34: A11 Salida Bus de direcciones bit 11 |
35: A8 Salida Bus de direcciones bit 8 |
36: A9 Salida Bus de direcciones bit 9 |
37: A6 Salida Bus de direcciones bit 6 |
38: A7 Salida Bus de direcciones bit 7 |
39: A4 Salida Bus de direcciones bit 4 |
40: A5 Salida Bus de direcciones bit 5 |
41: A2 Salida Bus de direcciones bit 2 |
42: A3 Salida Bus de direcciones bit 3 |
43: A0 Salida Bus de direcciones bit 0 |
44: A1 Salida Bus de direcciones bit 1 |
45: +5v DC Alimentación |
46: +5v DC Alimentación |
47: GND Alimentación |
48: +5v DC Alimentación |
49: GND Alimentación |
50: -PH3CLK Salida |
51: -GRUCLK Salida |
52: DBIN Salida |
53: GND Alimentación |
54: -WE Salida Habilitación de escritura |
55: GRUIN Entrada |
56: -MEMENA Salida Habilitación de memoria |
57: -16v DC Alimentación No regulado |
58: -16v DC Alimentación No regulado |
59: +16v DC Alimentación No regulado |
60: +16v DC Alimentación No regulado |
