Conectores
|

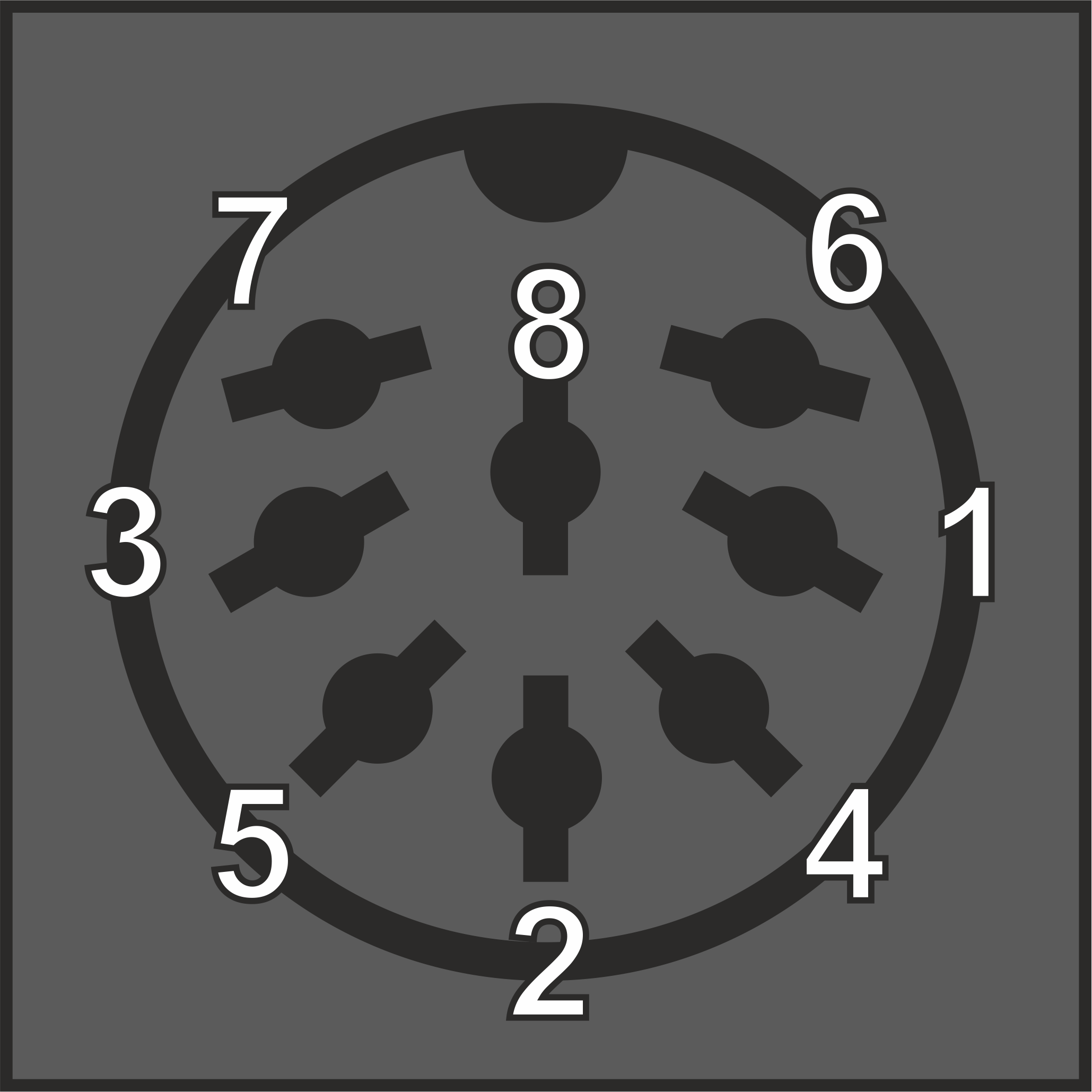

Audio Video - DIN 8 H (DIN 60574-18)
|
| Pin | Señal | Tipo | Descripción |
| 1 | LUMA | Salida | Luminancia (SVideo Y) |
| 2 | GND | Alimentación | |
| 3 | AUDIO OUT | Salida | Salida de audio |
| 4 | VIDEO OUT | Salida | Video compuesto |
| 5 | AUDIO IN | Entrada | Entrada de audio. Máximo 3v |
| 6 | CHROMA | Salida | Crominancia (SVideo C) |
| 7 | No conectado | No definido | |
| 8 | 5v DC | Alimentación |
| 1: LUMA Salida Luminancia (SVideo Y) |
| 2: GND Alimentación |
| 3: AUDIO OUT Salida Salida de audio |
| 4: VIDEO OUT Salida Video compuesto |
| 5: AUDIO IN Entrada Entrada de audio. Máximo 3v |
| 6: CHROMA Salida Crominancia (SVideo C) |
| 7: No conectado No definido |
| 8: 5v DC Alimentación |
