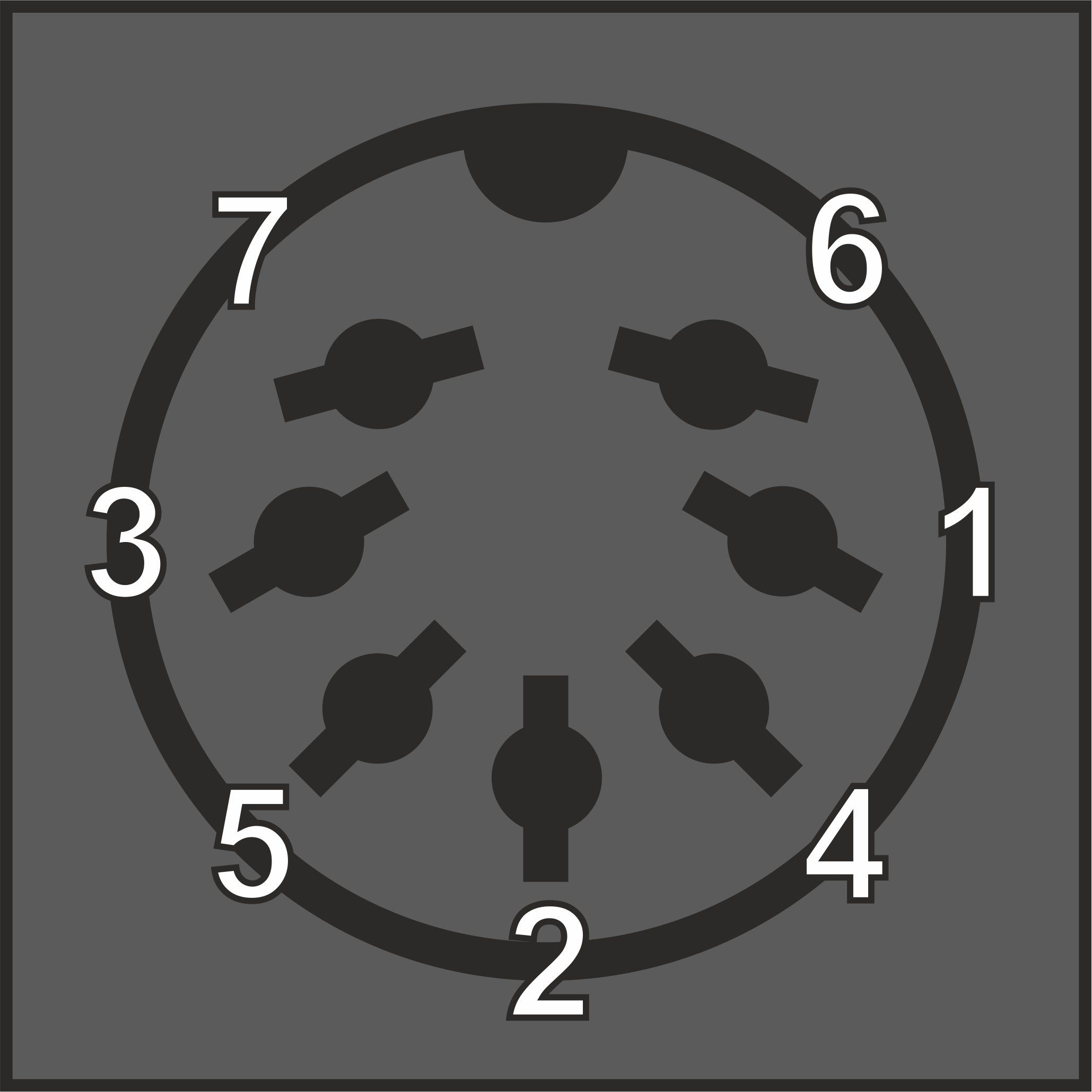

Alimentación - DIN 7 H (DIN 45329)
|
Pin | Señal | Tipo | Descripción |
1 | GND (5v) | Alimentación | |
2 | GND (5v) | Alimentación | |
3 | GND (5v) | Alimentación | |
4 | 5v DC | Alimentación | |
5 | 5v DC / no conectado | Alimentación | Dependiendo de la revisión de la placa 5v DC |
6 | 9v AC | Alimentación | |
7 | 9v AC | Alimentación |
1: GND (5v) Alimentación |
2: GND (5v) Alimentación |
3: GND (5v) Alimentación |
4: 5v DC Alimentación |
5: 5v DC / no conectado Alimentación Dependiendo de la revisión de la placa 5v DC |
6: 9v AC Alimentación |
7: 9v AC Alimentación |
