Conectores
|

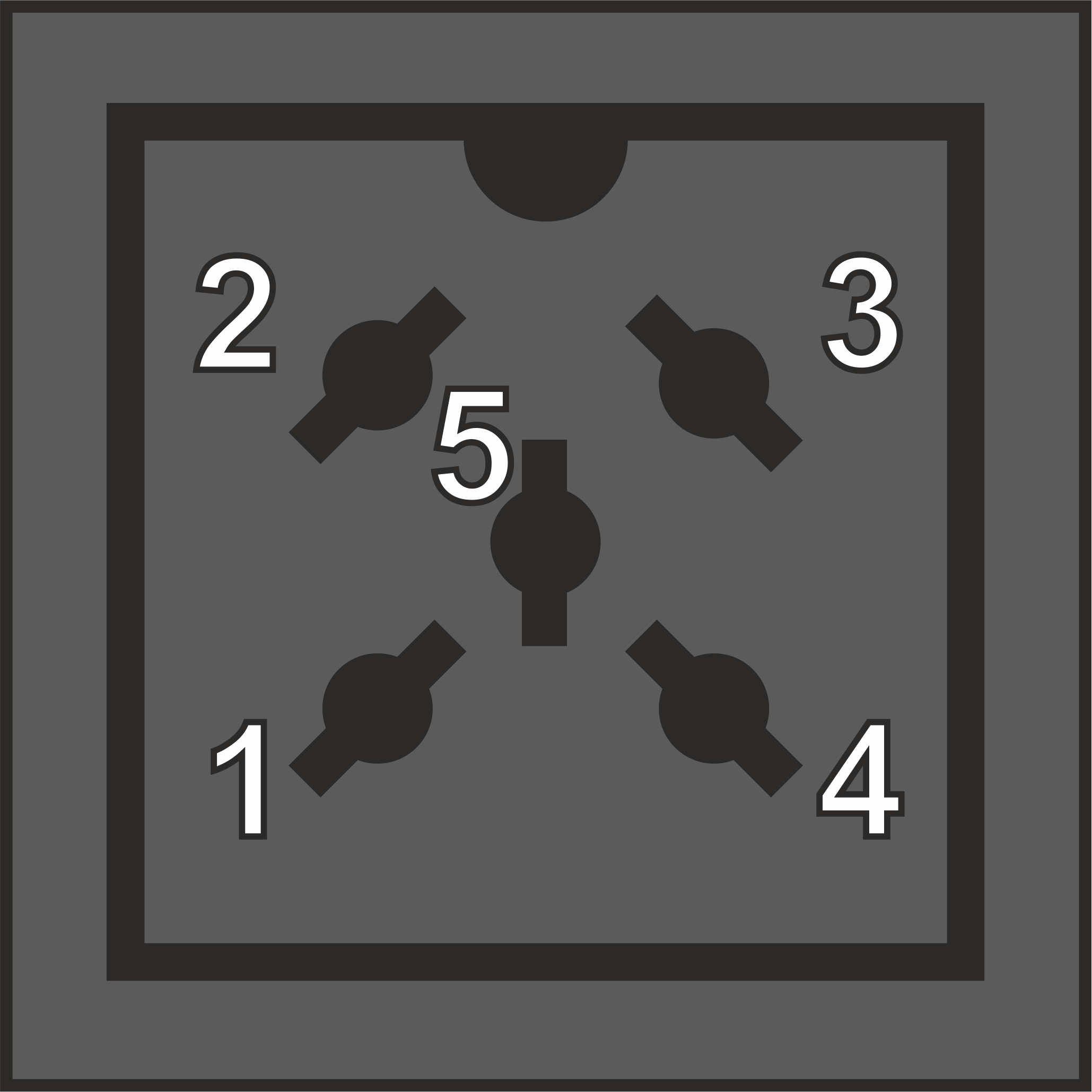

Alimentación - DIN 5 H (Commodore C128)
|
| Pin | Señal | Tipo | Descripción |
| 1 | GND | Alimentación | |
| 2 | +12v DC | Alimentación | 0.5A |
| 3 | GND | Alimentación | |
| 4 | +5v DC | Alimentación | 3.0A |
| 5 | -12v DC | Alimentación | 0.1A |
| 1: GND Alimentación |
| 2: +12v DC Alimentación 0.5A |
| 3: GND Alimentación |
| 4: +5v DC Alimentación 3.0A |
| 5: -12v DC Alimentación 0.1A |
