Conectores
|

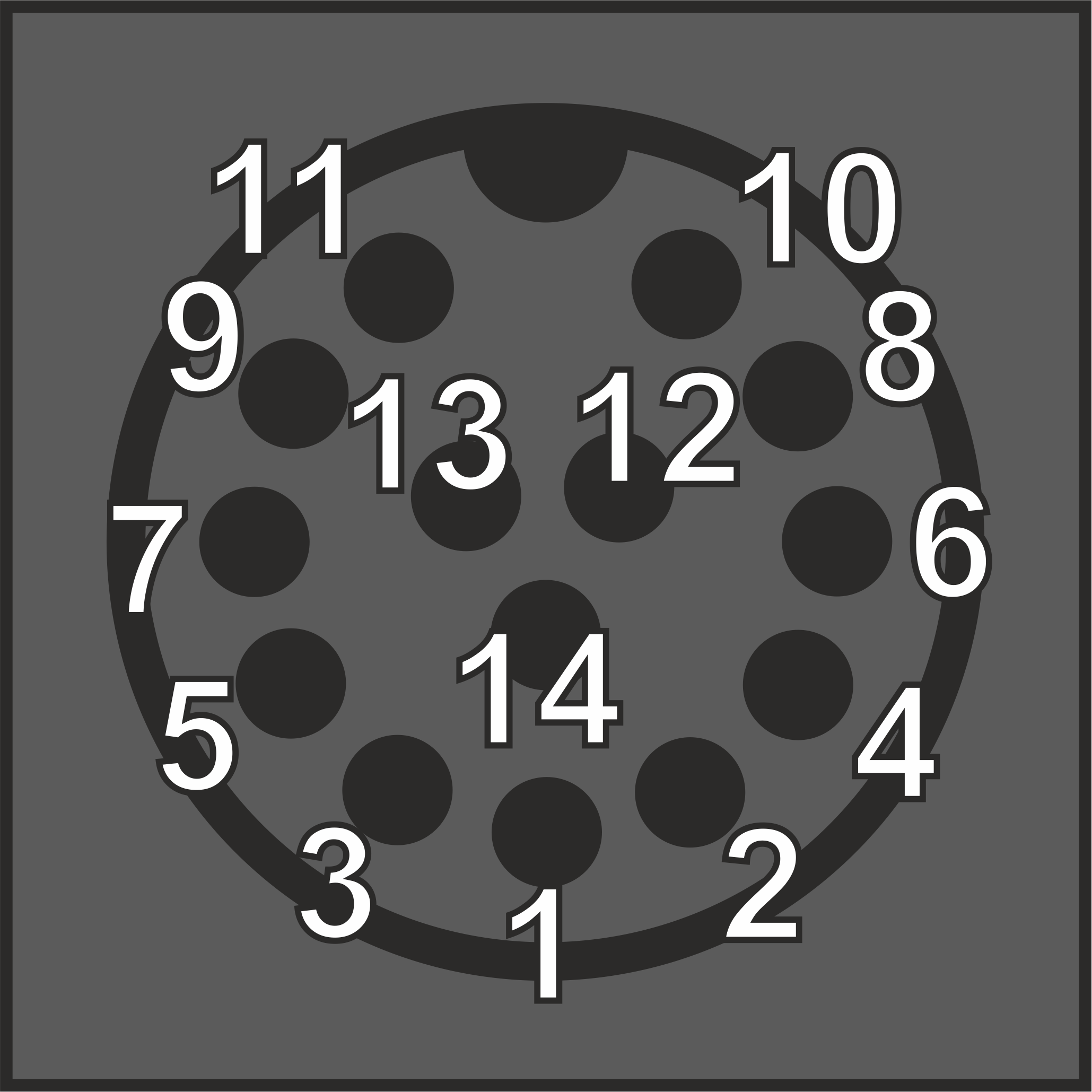

IO Connector IN - DIN 14 H
|
| Pin | Señal | Tipo | Descripción |
| 01 | READ DATA | Salida | Datos leídos |
| 02 | SIDE 0 | Entrada | Seleccionada cara 0 |
| 03 | GND | Alimentación | |
| 04 | INDEX | Salida | Pulso de índice |
| 05 | DRV X | Entrada | Primer drive |
| 06 | DRV Y | Entrada | Segundo drive |
| 07 | GND | Alimentación | |
| 08 | MOTOR ON | Entrada | Motor encendido |
| 09 | DIRECTION IN | Entrada | |
| 10 | STEP | Entrada | Paso |
| 11 | WRITE DATA | Entrada | Datos a escribir |
| 12 | WRITE GATE | Entrada | |
| 13 | TRACK 0 | Salida | Pista 0 |
| 14 | WRITE PROTECT | Salida | Disco protegido contra escritura |
| 01: READ DATA Salida Datos leídos |
| 02: SIDE 0 Entrada Seleccionada cara 0 |
| 03: GND Alimentación |
| 04: INDEX Salida Pulso de índice |
| 05: DRV X Entrada Primer drive |
| 06: DRV Y Entrada Segundo drive |
| 07: GND Alimentación |
| 08: MOTOR ON Entrada Motor encendido |
| 09: DIRECTION IN Entrada |
| 10: STEP Entrada Paso |
| 11: WRITE DATA Entrada Datos a escribir |
| 12: WRITE GATE Entrada |
| 13: TRACK 0 Salida Pista 0 |
| 14: WRITE PROTECT Salida Disco protegido contra escritura |
