Conectores
|

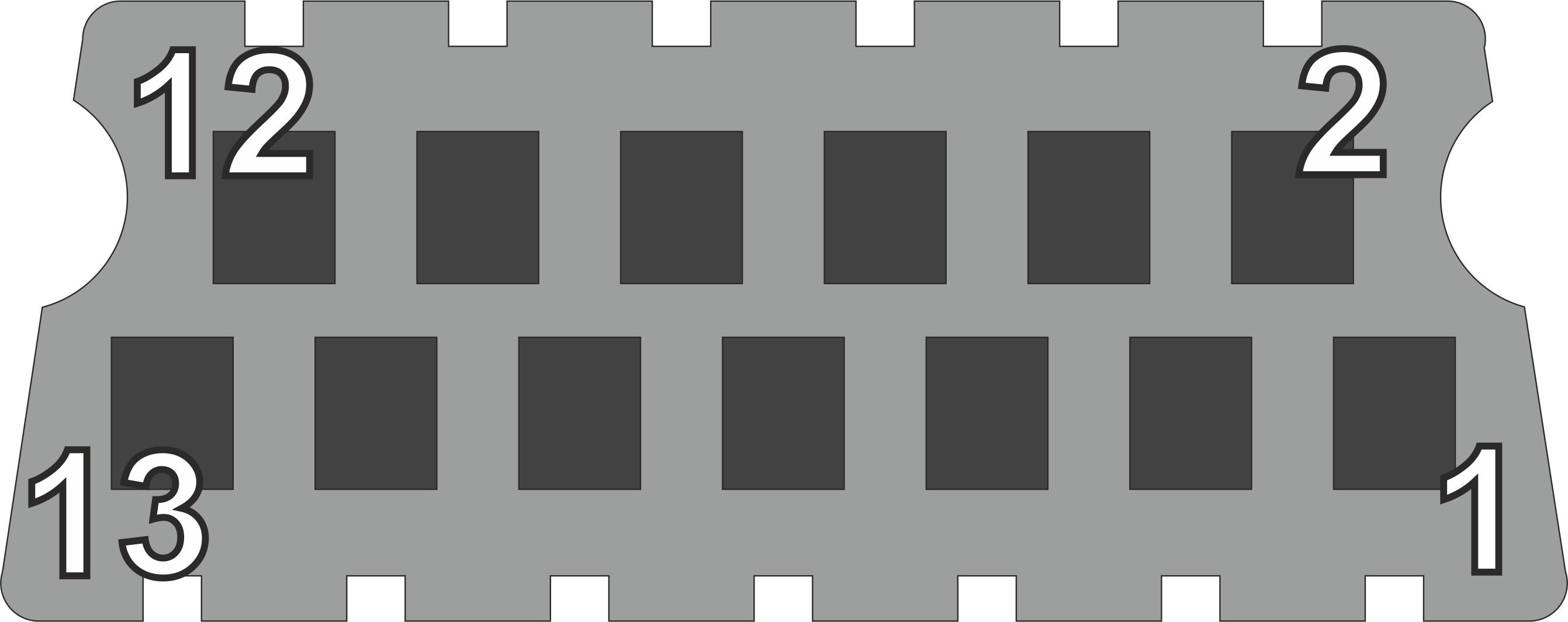

Serie - Atari SIO-H
|
| Pin | Señal | Tipo | Descripción |
| 01 | CLOCK INPUT | Entrada | Entrada del reloj de la computadora |
| 02 | CLOCK OUTPUT | Salida | Salida del reloj de la computadora |
| 03 | DATA INPUT | Entrada | Entrada de datos a la computadora |
| 04 | GROUND | Alimentación | |
| 05 | DATA OUTPUT | Salida | Salida de datos desde la computadora |
| 06 | GROUND | Alimentación | |
| 07 | /COMMAND | Salida | |
| 08 | MOTOR | Salida | Control de motor |
| 09 | /PROCEED | Salida | |
| 10 | +5VDC/READY | Alimentación | 50mA excepto 1200XL 1mA |
| 11 | AUDIO INPUT | Entrada | 175mV |
| 12 | +12VDC | Alimentación | |
| 13 | /INTERRUPT | Entrada |
| 01: CLOCK INPUT Entrada Entrada del reloj de la computadora |
| 02: CLOCK OUTPUT Salida Salida del reloj de la computadora |
| 03: DATA INPUT Entrada Entrada de datos a la computadora |
| 04: GROUND Alimentación |
| 05: DATA OUTPUT Salida Salida de datos desde la computadora |
| 06: GROUND Alimentación |
| 07: /COMMAND Salida |
| 08: MOTOR Salida Control de motor |
| 09: /PROCEED Salida |
| 10: +5VDC/READY Alimentación 50mA excepto 1200XL 1mA |
| 11: AUDIO INPUT Entrada 175mV |
| 12: +12VDC Alimentación |
| 13: /INTERRUPT Entrada |
