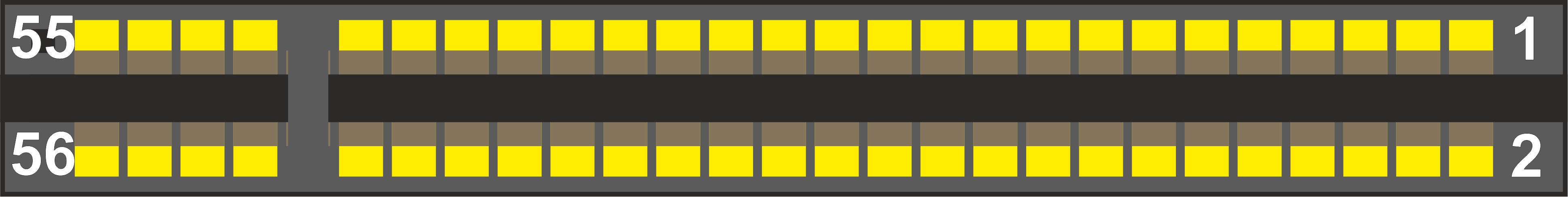

Conector - EDGE 56 IF2
|
Pin | Señal | Tipo | Descripción |
01 | No Conectado | No definido | |
02 | A11 | Entrada | Pin bus de direcciones A11 del Z80 |
03 | A10 | Entrada | Pin bus de direcciones A10 del Z80 |
04 | A9 | Entrada | Pin bus de direcciones A9 del Z80 |
05 | A8 | Entrada | Pin bus de direcciones A8 del Z80 |
06 | -BUSACK | Entrada | Pin respuesta a petición de uso del bus Z80 |
07 | -RFSH | Entrada | Pin de refresco de memoria dinámica Z80 |
08 | -ROMCS | Entrada | Selección de ROM |
09 | -M1 | Entrada | Pin indicador del ciclo máquina de recogida del código de operación en la memoria del Z80 |
10 | A4 | Entrada | Pin bus de direcciones A4 del Z80 |
11 | +12v DC | Alimentación | |
12 | A5 | Entrada | Pin bus de direcciones A5 del Z80 |
13 | +12v DC | Alimentación | |
14 | A6 | Entrada | Pin bus de direcciones A6 del Z80 |
15 | -WAIT | Salida | Pin de retraso en la ejecución de la instrucción (para esperar a periféricos lentos) Z80 |
16 | A7 | Entrada | Pin bus de direcciones A7 del Z80 |
17 | -5v DC | Alimentación | |
18 | -RESET | Entrada | Pin de RESET del Z80 |
19 | -WR | Entrada | Pin de escritura de datos del Z80 |
20 | -BUSRQ | Salida | Pin petición de utilización de bus del Z80 |
21 | -RD | Entrada | Pin de lectura de datos del Z80 |
22 | NC | No definido | |
23 | -IORQ | Entrada | Pin de operación de entrada / salida del Z80 |
24 | NC | No definido | |
25 | -MREQ | Entrada | Pin de acceso a memoria del Z80 |
26 | NC | No definido | |
27 | -HALT | Entrada | Pin "CPU en espera" del Z80 |
28 | GND | Alimentación | |
29 | -NMI | Salida | Pin interrupción no enmascarable del Z80 |
30 | NC | No definido | |
31 | -INT | Salida | Pin interrupción del Z80 |
32 | -IOULA | Entrada | Señal de la ULA para entrada / salida sobre el puerto 0xFE. |
33 | D4 | Entrada/Salida | Pin bus de datos D4 del Z80 |
34 | A3 | Entrada | Pin bus de direcciones A3 del Z80 |
35 | D3 | Entrada/Salida | Pin bus de datos D3 del Z80 |
36 | A2 | Entrada | Pin bus de direcciones A2 del Z80 |
37 | D5 | Entrada/Salida | Pin bus de datos D5 del Z80 |
38 | A1 | Entrada | Pin bus de direcciones A1 del Z80 |
39 | D6 | Entrada/Salida | Pin bus de datos D6 del Z80 |
40 | A0 | Entrada | Pin bus de direcciones A0 del Z80 |
41 | D2 | Entrada/Salida | Pin bus de datos D2 del Z80 |
42 | CLK | Entrada | Pin señal de reloj del Z80 |
43 | D1 | Entrada/Salida | Pin bus de datos D1 del Z80 |
44 | NC | No definido | |
45 | D0 | Entrada/Salida | Pin bus de datos D0 del Z80 |
46 | GND | Alimentación | |
47 | Tope | No definido | |
48 | Tope | No definido | |
49 | SNDIN | Salida | Entrada de Sonido |
50 | 9v DC | Alimentación | |
51 | D7 | Entrada/Salida | Pin bus de datos D7 del Z80 |
52 | 5v DC | Alimentación | |
53 | A13 | Entrada | Pin bus de direcciones A13 del Z80 |
54 | A12 | Entrada | Pin bus de direcciones A12 del Z80 |
55 | A15 | Entrada | Pin bus de direcciones A15 del Z80 |
56 | A14 | Entrada | Pin bus de direcciones A14 del Z80 |
