Texas Instruments PHP1220
Texas Instruments PHP1220

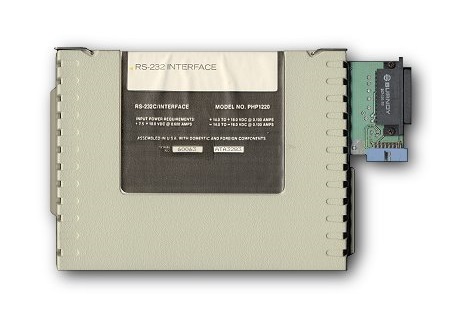

La Texas Instruments PHP1220 es una interface que brinda dos puertos RS-232 y un puerto paralelo. Es una tarjeta que requiere del cajón de expansión Texas Instruments PHP1200 (PEB)
para ser conectada en su interior.
Ninguno de los dos conectores respeta los estándares ya que el DB25 contiene las señales de ambos puertos serie, y se requiere de un adaptador tipo Y con dos conectores para utilizar ambos puertos, o en su defecto uno con un solo conector al que no lleguen las señales del segundo puerto.
El puerto PIO (paralelo) es un conector IDC macho de 16 pines (ver pinouts). Al igual que el estándar paralelo, el PIO es del tipo de 8 bits, bidireccional, pero se diferencia por la adición de dos líneas de entrada/salida: Spare OUT, Handshake OUT y Spare IN, Handshake IN. Para el pinout de su puerto PIO. Se requiere un cable adaptador IDC-16 a DB-25 para conectar periféricos al estándar paralelo DB-25.
Se pueden alojar hasta dos de estas tarjetas por PEB obteniendo un total de cuatro puertos serie (RS232/1 al RS232/4) y dos puertos paralelos (PIO/1 y PIO/2).
Texas Instruments PHP1220
La Texas Instruments PHP1220 es una interface que brinda dos puertos RS-232 y un puerto paralelo. Es una tarjeta que requiere del cajón de expansión Texas Instruments PHP1200 (PEB)
para ser conectada en su interior.
Ninguno de los dos conectores respeta los estándares ya que el DB25 contiene las señales de ambos puertos serie, y se requiere de un adaptador tipo Y con dos conectores para utilizar ambos puertos, o en su defecto uno con un solo conector al que no lleguen las señales del segundo puerto.
El puerto PIO (paralelo) es un conector IDC macho de 16 pines (ver pinouts). Al igual que el estándar paralelo, el PIO es del tipo de 8 bits, bidireccional, pero se diferencia por la adición de dos líneas de entrada/salida: Spare OUT, Handshake OUT y Spare IN, Handshake IN. Para el pinout de su puerto PIO. Se requiere un cable adaptador IDC-16 a DB-25 para conectar periféricos al estándar paralelo DB-25.
Se pueden alojar hasta dos de estas tarjetas por PEB obteniendo un total de cuatro puertos serie (RS232/1 al RS232/4) y dos puertos paralelos (PIO/1 y PIO/2).
