Yamaha SFG-01
Yamaha SFG-01

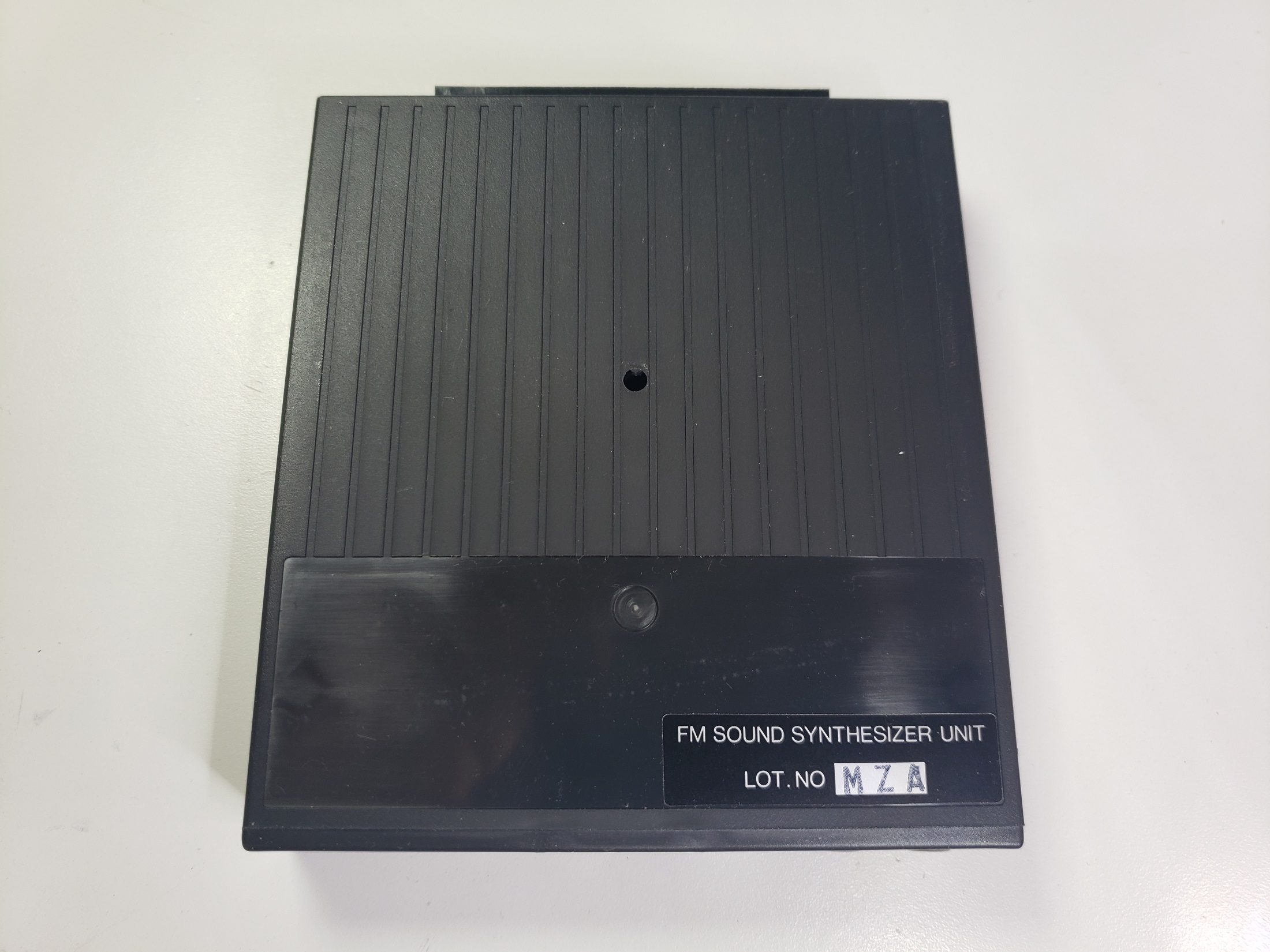

La unidad FM Sound Synthesizer (SFG-01) es una expansión de sonido tipo FM con interfaces MIDI de entrada salida. Contiene el chip de sonido de Yamaha conocido como OPM (YM2151). Además incluye un DAC estereo (YM3012) y un MKS (YM2148). Esta es la primer versión de los módulos de sonido SFG desarrollada por Yamaha para sus computadoras de la serie CX.
Solo puede ser conectado un teclado propietario (YK-01, YK-10 or YK-20) y usa sus puertos MIDI solo como una salida para enviar datos a un sintetizador digital, por ejemplo el Yamaha DX7, porque sus 16K de ROM (MBIOS 1.0) no tiene soporte para entrada MIDI.
Fue lanzada al mercado en 1983 a un precio oficial de ¥19,800.
También estuvo a la venta un módulo SFK-01, que consistía en un módulo SFG-01 sin conectores MIDI, lo que significaba que las opciones MIDI del software Yamaha no estaban disponibles para este módulo.
Elementos:
Artículo: Interface
Artículo: Interface
Manuales:
Yamaha SFG-01 FM Sound Synthesizer Unit; Yamaha SFG-01 Music BIOS Reference Manual;
Yamaha SFG-01 FM Sound Synthesizer Unit; Yamaha SFG-01 Music BIOS Reference Manual;
Esquemáticos / Manuales de Servicio:
Esquematico; Service Manual;
Esquematico; Service Manual;
Conectores:
Keyboard; MIDI IN; MIDI OUT; Sound IN Derecho; Sound IN Izquierdo;
Keyboard; MIDI IN; MIDI OUT; Sound IN Derecho; Sound IN Izquierdo;
Colección:
Nro.Serie: LOT MZA - Ult.Act: 08-12-2023;
Nro.Serie: LOT MZA - Ult.Act: 08-12-2023;
